Датчики и преобразователи давления

















от 0...2 бар, от 0 до 1400 бар
Выходной сигнал по току и напряжению
Степень защиты IP65/67
Погрешность 1 %



Материал корпуса: нержавеющая сталь 316L

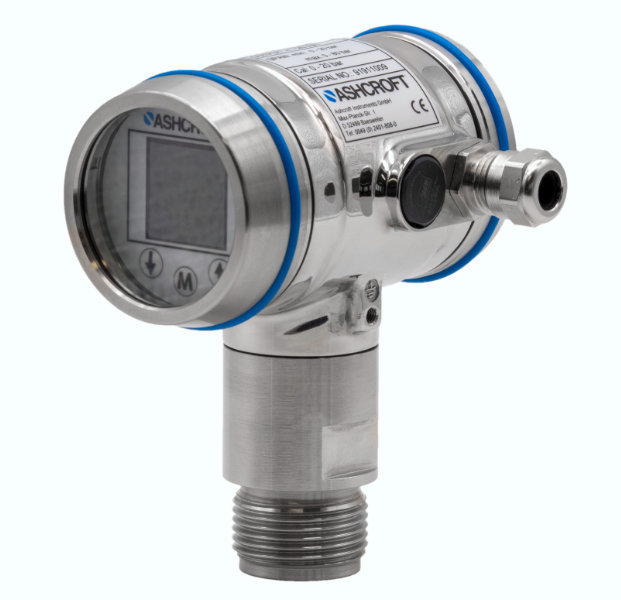

Диапазоны давления: от 60 мбар до 20 бар (диапазон изменения 10:1 до 100:1), опционально абсолютное давление.
IP66 или IP68 Материал мембраны: нержавеющая сталь 316L или Hastelloy C. Материал корпуса: нержавеющая сталь 316L.

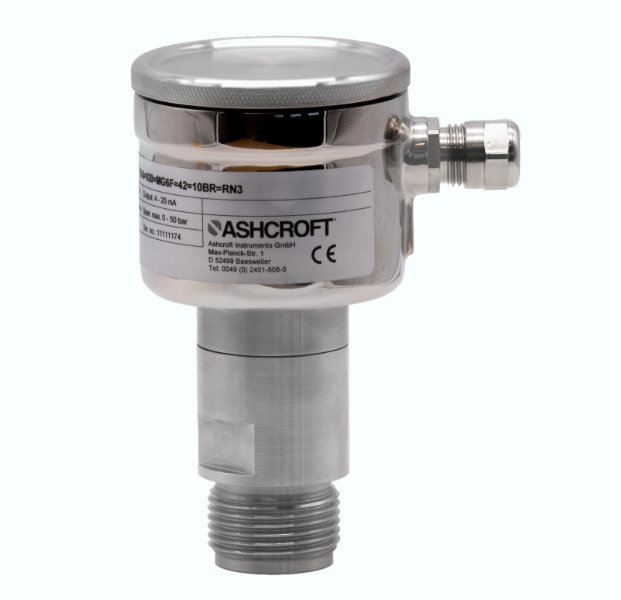

Диапазоны давления: от 0,5 до 100 бар (диапазон изменения 10:1 до 20:1), опциональное абсолютное давление.
IP66 или IP68 Материал мембраны: нержавеющая сталь 316L позолоченная или Hastelloy C. Материал корпуса: нержавеющая сталь 316L.

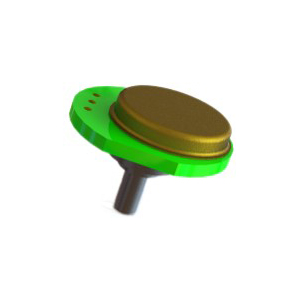

Диапазоны давления: от 0,1 до 100 бар (диапазон изменения 4: 1), опциональное абсолютное давление.
IP66 или IP68 Материал мембраны: нержавеющая сталь 316L или Hastelloy C. Материал корпуса: нержавеющая сталь 316L.

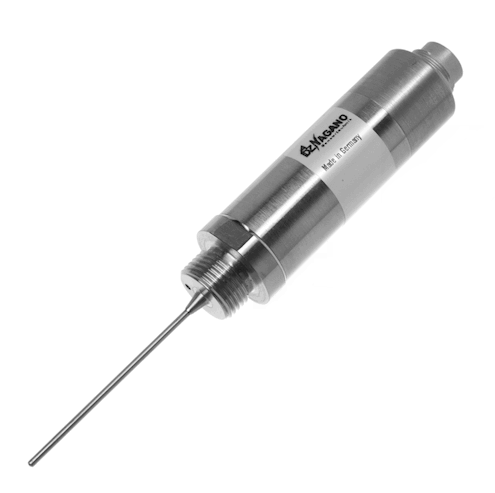

Диапазоны давления: от 0,1 до 80 бар (диапазон изменения 4: 1), опциональное абсолютное давление
IP66 или IP68 Материал мембраны: нержавеющая сталь 316L или Hastelloy C Материал корпуса: нержавеющая сталь 316L





- 1
- 2
С помощью преобразователей давления определяют то, какое давление (абсолютное или избыточное) имеет измеряемая среда. Принцип действия датчиков основан на тензорезистивном методе преобразовании давления в электрический сигнал. Чувствительным элементом оборудования является мембрана из нержавеющей стали, на которую нанесены тонкопленочные резисторы из поликристаллического кремния. При воздействии давления происходит прогиб мембраны и изменение электрического сопротивления тензорезисторов, что приводит к возникновению напряжения разбаланса тензомоста, значение которого обрабатывается электроникой и преобразуется в выходной сигнал датчика:
Преобразователи давления отличаются между собой по нескольким техническим характеристикам:
- тип измерения давления (избыточное, абсолютное, перепад);
- различные рабочие диапазоны давления (общепромышленные, низкое давление, высокое давление);
- различные классы точности;
- конструктивно-габаритные характеристики.
Многообразие представленных датчиков давления давления дает возможность выбрать оптимальную модель, которая идеально подойдет для того, чтобы решить актуальную производственную задачу.
Преобразователь иногда сравнивают с другими видами контрольных приборов, выполняющих схожие функции, в частности, с манометром. Однако манометр создан для отображения исключительно текущей величины давления. Он не способен преобразовывать данные в унифицированные сигналы на выходе, поэтому его считают лишь регистрирующим измерительным прибором.
