Датчики положения объекта

Датчики положения объекта

Фильтр
Цена
от
до
Материал корпуса
Применение
Источник излучения
Время отклика, мс
Диапазон измерения, мм
Коммуникационный интерфейс
Напряжение питания, В
Подключение
Класс защиты
Степень защиты
Корпус
Сортировать по:
НАИМЕНОВАНИЮ
Выводить по:
30
60
105
Товаров в разделе:
79

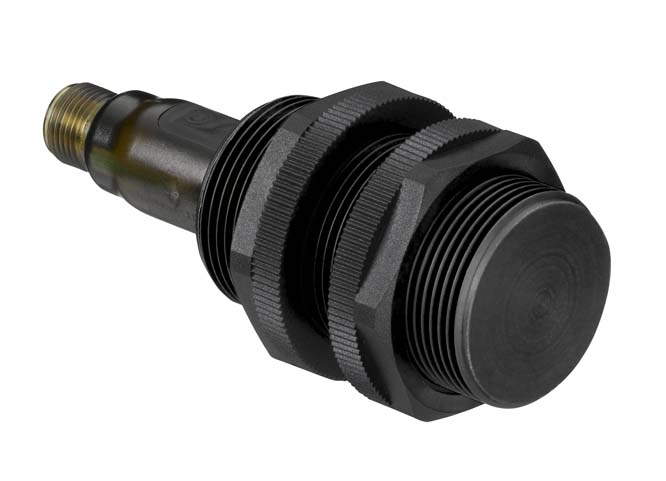

LCS-1M30P-F10NNP-M12-LT (арт. 50135739) Емкостной датчик
Серия: LCS-1 Расстояние переключения S n (встроенная установка): 1 ... 10 мм Дистанция переключения S n (установка без встроенного оборудования): 1 ... 15 мм Гарантированное расстояние переключения (встроенная установка): 7,2 мм Гарантированное расстояние переключения (установка без встроенного оборудования): 10,8 мм Частота переключения: 10 Гц Интерфейс: IO-Link Размер резьбы: M30 x 1,5 мм Размер (Ø x L): 30 мм x 87,3 мм
8 494.81 руб.

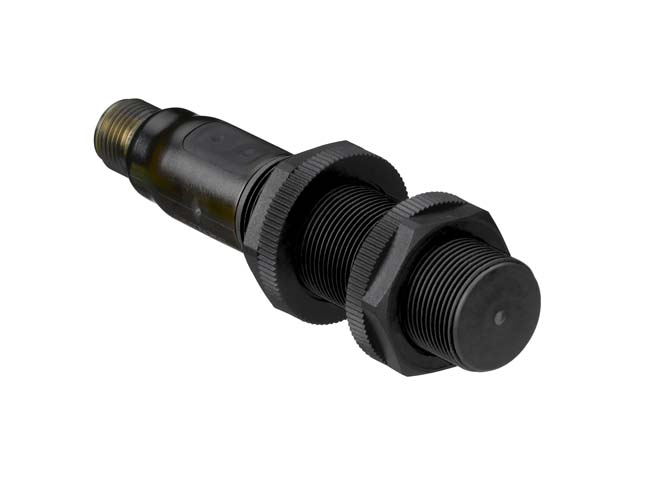

LCS-1M18P-F05NNP-M12-LT (арт. 50135721) Емкостные датчики
Серия: LCS-1 Расстояние переключения S n (встроенная установка): 1 ... 5 мм Дистанция переключения S n (установка без встроенного оборудования): 1 ... 7,5 мм Гарантированное расстояние переключения (встроенная установка): 3,6 мм Гарантированное расстояние переключения (установка без встроенного оборудования): 5,4 мм Частота переключения: 10 Гц Интерфейс: IO-Link Размер резьбы: M18 x 1 мм Размер (Ø x L): 18 мм x 87,3 мм
7 984.15 руб.
LCS-1M30P-F10PNP-M12-LT (арт. 50135738) Емкостной датчик
Серия: LCS-1 Расстояние переключения S n (встроенная установка): 1 ... 10 мм Дистанция переключения S n (установка без встроенного оборудования): 1 ... 15 мм Гарантированное расстояние переключения (встроенная установка): 7,2 мм Гарантированное расстояние переключения (установка без встроенного оборудования): 10,8 мм Частота переключения: 10 Гц Интерфейс: IO-Link Размер резьбы: M30 x 1,5 мм Размер (Ø x L): 30 мм x 87,3 мм
8 494.81 руб.

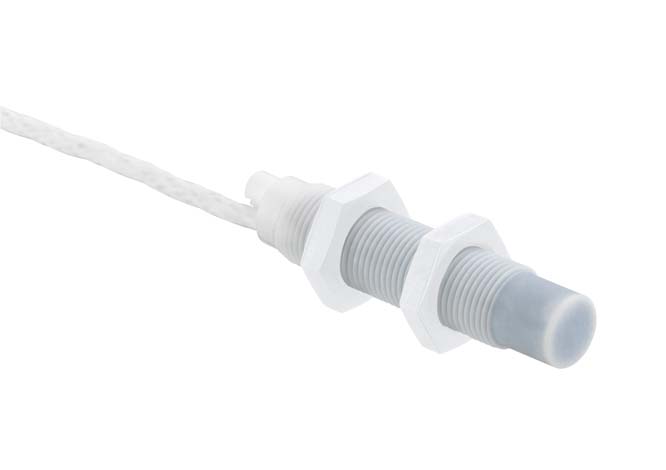

LCS-1M12T-N08NNO-K020T (арт. 50135765) Емкостной датчик
Серии: LCS-1 Расстояние переключения S n: 1 ... 8 мм Гарантированное расстояние переключения: 8 мм Частота переключения: 100 Гц Размер резьбы: M12 x 1 мм Размер (Ø x L): 12 мм x 53 мм
9 590.38 руб.
LCS-1M12T-N08PNO-K020T (арт. 50135763) Емкостной датчик
Серии: LCS-1 Расстояние переключения S n: 1 ... 8 мм Гарантированное расстояние переключения: 8 мм Частота переключения: 100 Гц дизайн: Цилиндрический Размер резьбы: M12 x 1 мм Размер (Ø x L): 12 мм x 53 мм
9 590.38 руб.

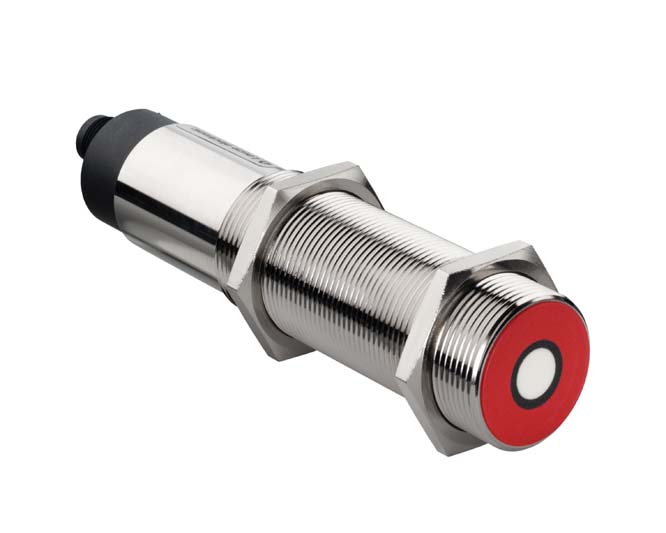

RTU 430M/V-1710-6000-S12 (арт. 50036269) Ультразвуковой датчик расстояния
Измеряемый диапазон (мм): от 600 до 6000 Геометрическое разрешение (мм): 1.0 Точность измерения (%): -1.5 ... 1.5 Выход: PNP Напряжение: 20 ... 30 VDC Подключение: Разъем М12 Материал: Металл
64 932.45 руб.
DMU430B-3000.X3/LTV-M12 (арт. 50124266) Ультразвуковой датчик расстояния
Измеряемый диапазон (мм): от 300 до 3000 Геометрическое разрешение (мм): 1.0 Точность измерения (%): 0.5 Интерфейс: IO-Link Выход: Двухтактный Тип переключения: НЗ/НО Напряжение: 15 ... 30 VDC Подключение: Разъем М12 Материал: Металл
33 975.94 руб.

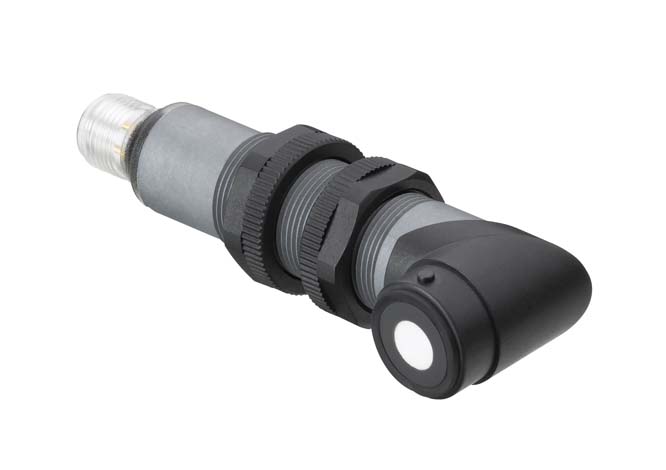

DMU318-1600.W3/4CK-M12 (арт. 50136108) Ультразвуковой датчик расстояния
Измеряемый диапазон (мм): от 150 до 1600 Геометрическое разрешение (мм): < 2 Аналоговый выход: 4 ... 20 mA Выход: PNP Тип переключения: НО Напряжение: 10 ... 30 VDC Подключение: Разъем М12 Материал: Пластик
13 825 руб.
DMU330-3500.3/2CK-M12 (арт. 50136115) Ультразвуковой датчик расстояния
Измеряемый диапазон (мм): от 250 до 3500 Геометрическое разрешение (мм): 5 Точность измерения (%): 1 Аналоговый выход: 4 ... 20 mA Выход: NPN Тип переключения: НО Напряжение: 12 ... 30 VDC Подключение: Разъем М12 Материал: Пластик
20 980.04 руб.
DMU330-6000.3/4CK-M12 (арт. 50136117) Ультразвуковой датчик расстояния
Измеряемый диапазон (мм): от 350 до 6000 Геометрическое разрешение (мм): 6 Точность измерения (%): 1 Аналоговый выход: 4 ... 20 mA Выход: PNP Тип переключения: НО Напряжение: 12 ... 30 VDC Подключение: Разъем М12 Материал: Пластик
32 661.74 руб.

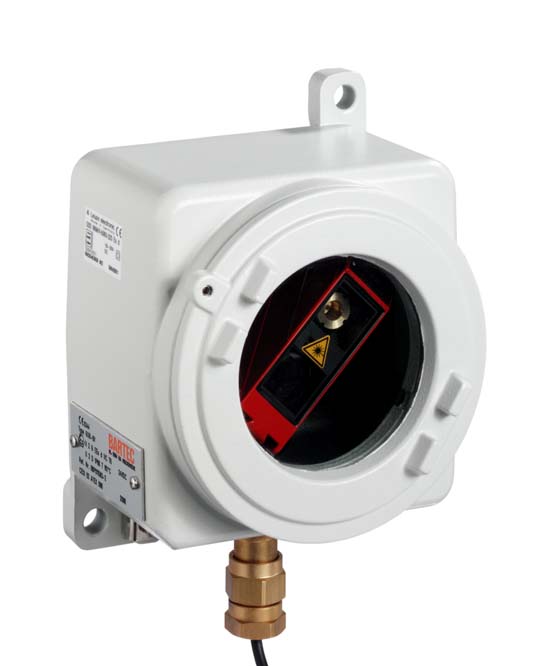

ODSL 30/V-30M Ex d (арт. 50122319) Оптический датчик расстояния
Тип сканинирующей системы: Отражение от объекта Исполнение: Взрывозащита Источник света: Лазер, Красный Геометрическое разрешение (мм): 1.0 Точность измерения (%): 1 Тип аналогового выхода: Ток Выход 1: Push-pull Напряжение (В): 18 ... 30 VDC Материал: Металл
354 054.59 руб.
ODSL 96B M/C6.C1S-1500-S12 (арт. 50123687) Оптический датчик расстояния
Тип сканирующей системы: Отражение от объекта Исполнение: Небольшое световое пятно Источник света: Лазер, Красный Измерительный диапазон (мм): 150 Геометрическое разрешение (мм): 0.1 ... 2.0 Точность измерения (%): 1,5 Тип аналогового выхода: Ток Выход 1: Push-pull Напряжение (В): 18 ... 30 VDC Материал: Металл
54 491.51 руб.
ODSIL 96B M/L-S12 (арт. 50127488) Оптический датчик расстояния
Тип сканинирующей системы: Отражение от объекта Источник света: Лазер, Инфракрасный Измерительный диапазон (мм): 300 Геометрическое разрешение (мм): 3.0 Точность измерения (%): 0.5 Интерфейс: IO-Link Напряжение (В): 18 ... 30 VDC Материал: Металл
60 405.79 руб.
ODS10L1-25M.8/LAK,200-M12 (арт. 50129536) Оптический датчик расстояния
Применение: Защита от столкновения для транспортных средств Применение: Контроль уровня заполнения Применение: Защита от столкновения кранов / козловых кранов Тип сканинирующей системы: Отражение от рефлектора Исполнение: Вход деактивации, вход активации, ввод обучения Источник света: Лазер, Красный Измерительный диапазон (мм): 100 Геометрическое разрешение (мм): 1.0 Абсолютная точность измерения (мм): 25 Тип аналогового выхода: Конфигурируемый, настройки завода: Ток Интерфейс: IO-Link Выход 1: Push-pull Напряжение (В): 18 ... 30 VDC
32 296.28 руб.
ODSL 96B M/L-2000 Ex d (арт. 50136154) Оптический датчик расстояния
Тип сканинирующей системы: Отражение от объекта Исполнение: Взрывозащита Источник света: Лазер, Красный Измерительный диапазон (мм): 150 Геометрическое разрешение (мм): 1.0 ... 3.0 Точность измерения (%): 1,5 Интерфейс: IO-Link Напряжение (В): 18 ... 30 VDC Материал: Металл
138 891.81 руб.

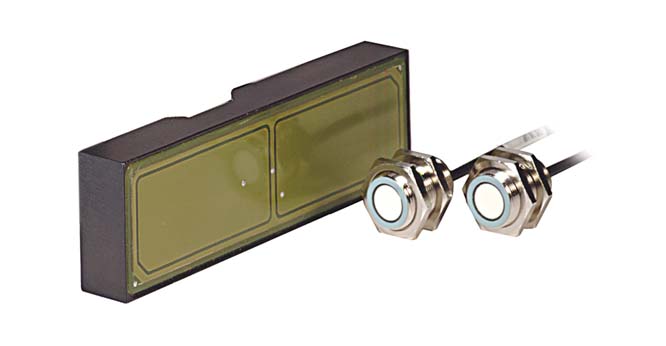

DB 14 K-7 (арт. 50034899) Датчик
Принцип работы: Емкостный Расстояние срабатывания (М): 0.006 ... 0.007 Исполнение: Датчик Подключение: Кабель с разъемом М8 Материал: Аллюминий
49 308.17 руб.
VDB 14B/2 (арт. 50106807) Усилитель
Принцип работы: Емкостный, Ультразвуковой Исполнение: Усилитель Применение: Контроль двойного листа Напряжение (В): 18 ... 30 V, DC Выход 1: NPN Выход 2: NPN Выход 3: NPN Тип переключения 3: NPN Частота (Гц): 200 Подключение: Sub-D Материал: Аллюминий
77 198.23 руб.

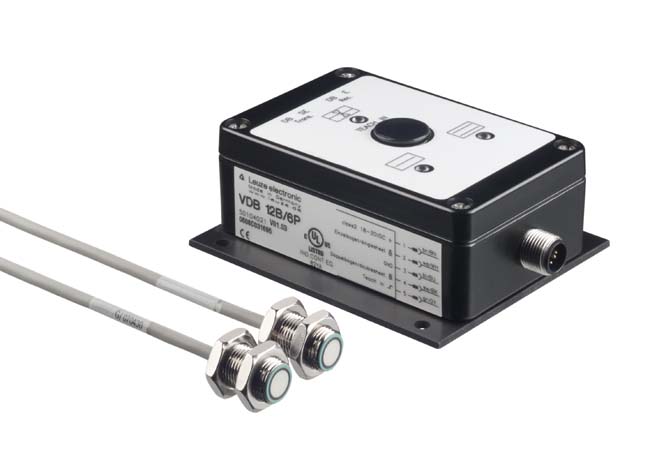

VDB 112B/6P (арт. 50107002) Усилитель
Принцип работы: Ультразвуковой Исполнение: Усилитель Применение: Контроль двойного листа Напряжение (В): 18 ... 30 V, DC Выход 1: PNP Функционал 1: Обнаружен один лист Выход 2: PNP Функционал 2: Обнаружен двойной лист Частота (Гц): 200 Подключение: Разъем М12 Материал: Аллюминий
28 427.13 руб.
GSU 710/66.4P-S12 (арт. 50108702) Датчик
Принцип работы: Ультразвуковой Исполнение: Датчик Применение: Контроль двойного листа Напряжение (В): 18 ... 30 V, DC Выход 1: Двухтактный Функционал 1: Обнаружен один лист Выход 2: Двухтактный Функционал 2: Обнаружен двойной лист Частота (Гц): 200 Подключение: Разъем М12 Ширина вилки (мм): 13 Глубина вилки (мм): 89 Материал: Пластик
15 941.89 руб.
DB 18 UP.1-25,2500 (арт. 50108998) Датчик
Принцип работы: Ультразвуковой Исполнение: Датчик Подключение: Кабель с разъемом М8 Материал: Никелерованная латунь
20 604.68 руб.
DB 18 UP.1-40,2500 (арт. 50108997) Датчик
Принцип работы: Ультразвуковой Исполнение: Датчик Подключение: Кабель с разъемом М8 Материал: Никелерованная латунь
21 198.66 руб.

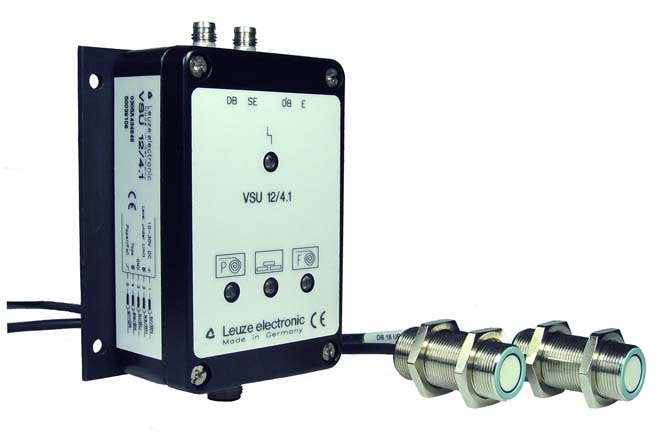

VSU 12/4.4 (арт. 50104022) Усилитель
Принцип работы: Ультразвуковой Исполнение: Усилитель Применение: Контроль сращивания Напряжение (В): 10 ... 30 V, DC Выход 1: PNP Функционал 1: Контроль сращивания Выход 2: PNP Функционал 2: Слабый сигнал Частота (Гц): 200 Подключение: Разъем М12 Материал: Аллюминий
34 194.55 руб.

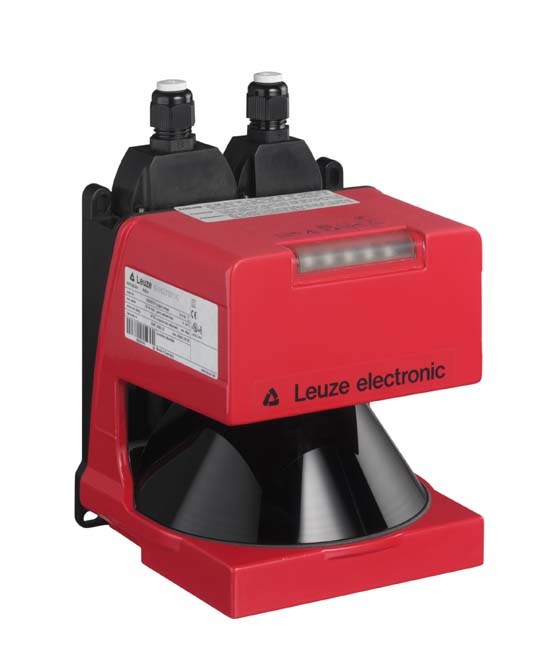

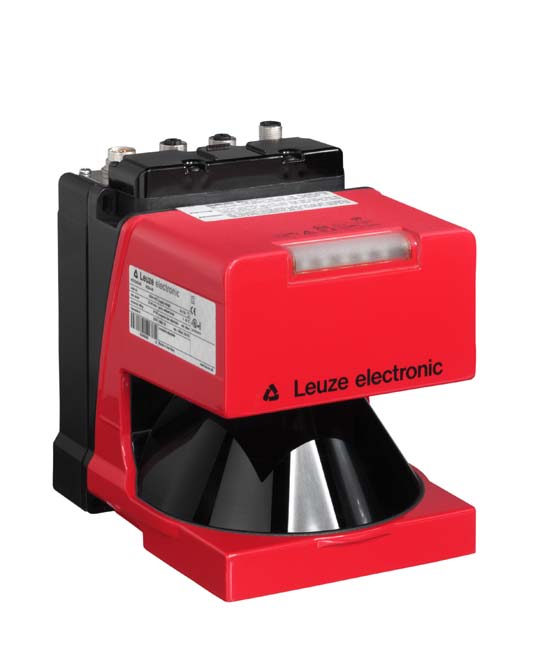

ROD4-36 (арт. 50110666) Лазерный сканер
Материал корпуса: алюминий
Применение: измерение контура, обнаружение 3-D объектов
Источник излучения: лазер
Класс лазера: 1
Время отклика, мс: 40
Диапазон измерения, мм: 0 - 65 000
Степень защиты: IP65
Корпус: прямоугольный
363 326.53 руб.
ROD4-38 (арт. 50110667) Лазерный сканер
Материал корпуса: алюминий
Применение: измерение контура, обнаружение 3-D объектов
Источник излучения: лазер
Класс лазера: 1
Время отклика, мс: 40
Диапазон измерения, мм: 0 - 25 000
Степень защиты: IP65
Корпус: прямоугольный
363 326.53 руб.
ROD4-58 plus (арт. 50113225) Лазерный сканер
Материал корпуса: алюминий
Применение: измерение контура
Источник излучения: лазер
Класс лазера: 1
Время отклика, мс: 40
Диапазон измерения, мм: 0 - 25 000
Степень защиты: IP65
Корпус: прямоугольный
457 875.72 руб.
ROD4-50 plus (арт. 50113226) Лазерный сканер
Материал корпуса: алюминий
Применение: измерение контура
Источник излучения: лазер
Класс лазера: 1
Время отклика, мс: 40
Диапазон измерения, мм: 0 - 65 000
Степень защиты: IP65
Корпус: прямоугольный
402 095.59 руб.
ROD4-56 plus (арт. 50129795) Лазерный сканер
Материал корпуса: алюминий
Применение: измерение контура
Источник излучения: лазер
Класс лазера: 1
Время отклика, мс: 40
Диапазон измерения, мм: 0 - 65 000
Степень защиты: IP65
Корпус: прямоугольный
447 070.14 руб.
LSSU 18-S12 (арт. 50103365) Ультразвуковой датчик
Расстояние срабатывания (м): от 0 до1 Принцип работы: Однонаправленный Направление луча: Прямое Напряжение: 10 ... 30 VDC Подключение: Разъем М12 Тип корпуса: Кубический Материал: Никелерованная латунь
13 313.51 руб.
LSEU 18/24-S12 (арт. 50103364) Ультразвуковой датчик
Расстояние срабатывания (м): от 0 до1 Принцип работы: Однонаправленный Направление луча: Прямое Напряжение: 10 ... 30 VDC Выход 1: PNP Тип переключения 1: НО Выход 2: NPN Тип переключения 2: НО Подключение: Разъем М12 Тип корпуса: Кубический Материал: Никелерованная латунь
15 211.79 руб.

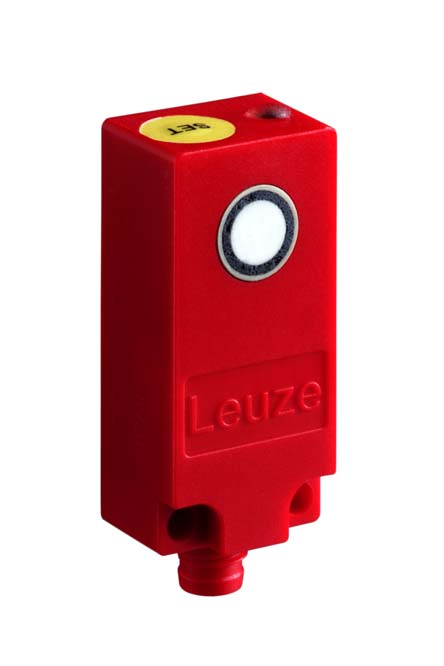

HRTU 420/4NO.2-S8 (арт. 50113991) Ультразвуковой датчик
Принцип работы: Диффузный с подавлением заднего фона Направление луча: Прямое Напряжение: 12 ... 30 VDC Выход 1: PNP Тип переключения 1: НО Подключение: Разъем М8 Тип корпуса: Кубический Материал: Пластик
19 592.43 руб.

Датчики положения (перемещения) являются объединяющей частью механики и электроники устройства. Небольшие, но сложные механизмы превращают показатели в унифицированный сигнал. Данные приборы применяются в сфере автоматизации технологий на самых разных производствах. Датчики демонстрируют реакцию в случае передвижения объектов, физически не соприкасаясь с ними. Обойтись без них невозможно при установке систем слежения, так как они обнаруживают и контролируют положение машинных механизмов, диагностируют и проверяют их работоспособность.

Кроме того, функциями указанных датчиков являются:

  • выявление изменений позиций цилиндрических поршней в составе пневматики и гидравлики цилиндров;
  • определение тригонометрии, для чего проводятся различные замеры в контрольно-измерительных приборах;
  • выявление, вычисление и определение позиции объектов в местах с затрудненным доступом и сложными природными условиями.

Конструкция и принцип работы

Датчики расстояния являются специальными приборами измерения. Они состоят из элементов, которые за счет чувствительности преобразуют объекты. Как только объект измерения попадает в поле чувствительности, происходит изменение показателей магнитного поля индукционной катушки. Начинается сравнение логического устройства компаратора, что является процедурой коммутации. Устройство посылает нужный сигнал.

Происходит преобразование поступаемого сигнала в универсальный, в таком виде его получает усилитель. Небольшой контроллер занимается обработкой поступивших сведений и выдает рекомендацию для дальнейшего действия.
Так преобразуются показатели давления в усовершенствованный электросигнал, а впоследствии в физическое движение.

Виды датчиков положения объекта

Специфика конструктивного устройства и механизм действия датчиков перемещения обуславливают различный интервал срабатывания и точности. При этом объекты обнаружения могут быть изготовлены из различных материалов. Поэтому датчики положения подразделяются на два основных класса.

  • линейные (ротационные) – для измерения перемещения деталей по линейке, проводимой прямо. По-другому их именуют линейными.
  • угловые (поворотные) – для измерения положения предмета под углом.

Принцип их действия лежит в основе следующей классификации механизмов положения:

  • датчики емкостей;
  • датчики положения индукции;
  • датчики положения и перемещения оптики;
  • датчики лазеров;
  • датчики ультразвука.

В каталоге представлены датчики положения производства Leuze Electronic. У нескольких серий имеются различные модели, различающиеся конструкциями и дополнениями, что позволяет найти лучший вариант для каждой конкретной ситуации.
