Термопреобразователи сопротивления
Преобразователь температуры используется для контроля температуры жидких и газообразных веществ в измерительных точках. Принцип действия данных приборов основывается на изменении электрического сопротивления материалов при изменении температуры. Устройство преобразует сигналы сопротивления (показатели температуры) термочувствительного элемента в аналоговый выходной сигнал тока либо напряжения. Термопреобразователь может преобразовывать входной сигнал, поступающий с термометров, термоэлементов (термопар), а также с потенциометров.
Преимущества промышленных преобразователей:
- точность измерений (погрешность не превышает 1°C);
- закономерность между температурой и выходным сигналом имеет линейный характер;
- долговременная стабильность в большом температурном диапазоне (от - 200 до +600 °C);
- безопасная эксплуатация во взрывоопасных зонах обеспечивается применением преобразователей с искрозащитой;
- высокая надежность достигается благодаря устойчивости материалов прибора к химически активным веществам, а также к негативным атмосферным и механическим воздействиям.

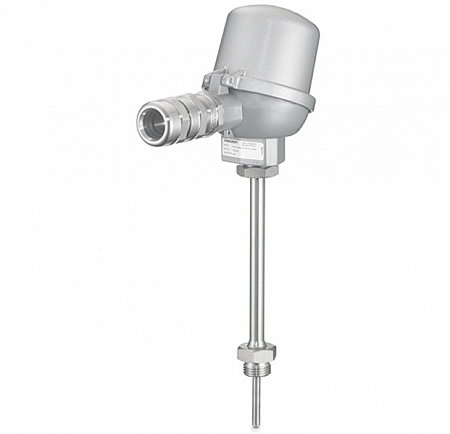

Термопреобразователи сопротивления. Модель AT30
Типы сенсоров: J и K.
Диаметры штока: 6 мм, 8 мм и 3/8 дюйма.
Типы головок: DIN B, BUZ, BUZH, Ex d и SCCI.
Соединительные головки из алюминиевого сплава 316 SS.
Резьбовое присоединение к процессу или фланцевое присоединение к процессу ANSI.
Доступные бирки из нержавеющей стали с указанной заказчиком информацией.

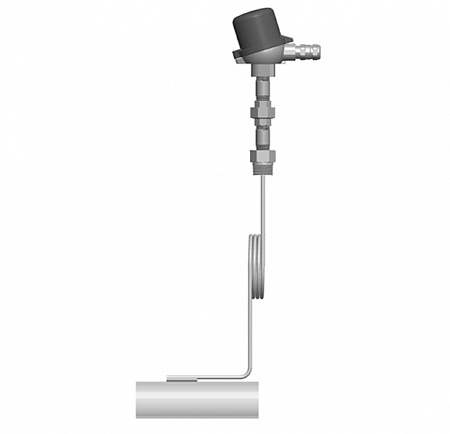

Термопреобразователи сопротивления. Модель AT20
Типы датчиков: термопары E, J, K и N.
Диаметры штока: 3 мм, 4,5 мм, 6 мм, 8 мм, 1/8 дюйма, 3/16 дюйма и 1/4 дюйма.
Типы головок: DIN B, BUZ, BUZH, Ex d, SCCI и SCCA.
Доступны датчики высокой точности.
Широкий выбор соединительных головок из алюминиевого сплава 316 SS.
Расширения задержки в стиле ASME.
Доступные бирки из нержавеющей стали с указанной заказчиком информацией

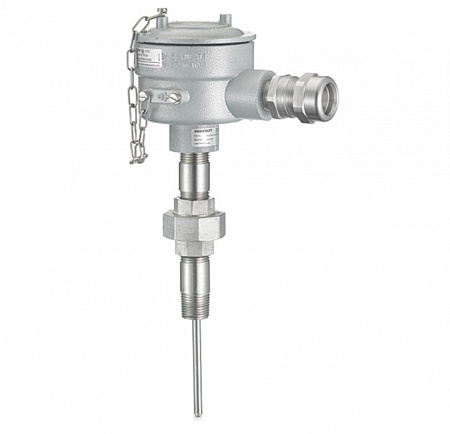

Термопреобразователи сопротивления. Модель AT10
Типы датчиков: термопары E, J, K и N.
Диаметры штока: 3 мм, 4,5 мм, 6 мм и 8 мм.
Типы головок: DIN B, BBK, BUZ и BUZH
Доступны датчики высокой точности
Широкий выбор соединительных головок из алюминиевого сплава 316 SS
Расширение задержки по стандарту DIN
Доступные бирки из нержавеющей стали с указанной заказчиком информацией

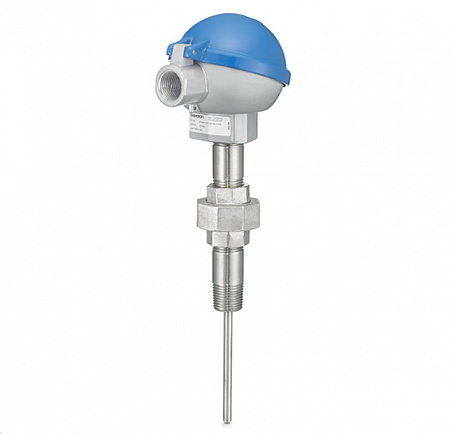

Термопреобразователи сопротивления. Модель AR20
Типы датчиков: Pt100 и Pt1000
Диаметры штока: 3 мм, 4,5 мм, 6 мм, 8 мм, 1/8 дюйма, 3/16 дюйма и 1/4 дюйма
Типы головок: DIN B, BUZ, BUZH, Ex d, SCCI и SCCA
Доступны датчики высокой точности
Широкий выбор соединительных головок из алюминиевого сплава или нержавеющей стали 316
Доступные бирки из нержавеющей стали с указанной заказчиком информацией

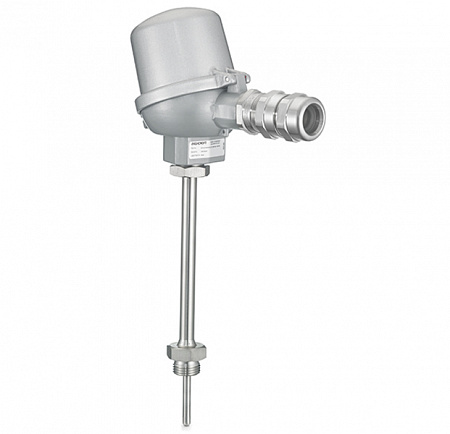

Термопреобразователи сопротивления. Модель AR10
Диаметр стержня: 3 мм, 4.5 мм, 6 мм и 8 мм
Совместимость с термокарманами по стандарта DIN
Различные исполнения материалов и исполнения головок
Как выбрать термопреобразователь сопротивления?
Выбирая термодатчик, прежде всего, обращают внимание на геометрические размеры: длина и диаметр погружаемой части. Подходящую модель подбирают, исходя из поставленной задачи с учеnом особенностей места установки.
Имеет значение и расстояние от термодатчика до вторичного прибора: по этому показателю можно приобрести модель, оснащенную либо коммутационной головкой с винтовыми контактами, либо кабельным выводом. Датчик может быть смонтирован как в заводе, так и непосредственно на объекте. Скрытый монтаж считается предпочтительней, так как снижает вероятность случайного повреждения прибора.
Нередко возникает необходимость передачи данных от термопреобразователя сопротивления на значительные расстояния по проводам либо сразу на несколько отдельно стоящих приборов. Эта задача решается за счет использования термодатчика с увеличенной коммутационной головкой и встроенным нормирующим преобразователем НПТ-3. Последний настраивается на заданный интервал преобразования и обеспечивает унифицированный выходной сигнал 4…20 мА. Такой токовый сигнал можно транслировать почти без искажений на достаточно большие расстояния (до 100 м), а также дублировать с одного прибора на несколько датчиков-приемников.
