Разделительные мембраны
Разделительные мембраны, или устройства для разделения сред, предназначены для защиты чувствительного элемента измерительного прибора от воздействия агрессивных, вязких и высокотемпературных сред. Применение разделительных мембран позволяет измерять давление сред с температурой до 450 градусов. В зависимости от условий эксплуатации возможно исполнение разделителей из различных материалов – нержавеющая сталь различных марок, специальные сплавы – например, Хастеллой, Инконель, эластомеры – Витон, Тефлон и др., а также специальные покрытия чувствительной мембраны. Для заполнения системы из измерительного прибора и разделительной мембраны применяются разные передаточные жидкости – глицерин, силикон, галокарбон, высокотемпературный силикон Sylterm 800 и др.
Применение разделительных мембран
Разделительные мембраны имеют широкий спектр применения в промышленных производствах, в т.ч в нефтехимической и химической промышленности, пищевой и фармацевтической промышленности. В зависимости от способа монтажа, возможны фланцевые и резьбовые присоединения к процессу. Применение разделительных мембран позволяет продлить ресурс измерительного прибора, а также избежать нештатных ситуаций на производстве.

От 0...25 МПа (EN 837-1)
Класс точности 1%
Без фронтальной перегородки
Корпус и измерительный механизм из нержавеющей стали
Диаметр 160 мм
Разделительная мембрана модели DF, Присоединение DN100 PN25
Тип давления: избыточное давление

От 0...25 МПа (EN 837-1)
Класс точности 1%
Без фронтальной перегородки
Корпус и измерительный механизм из нержавеющей стали
Диаметр 160 мм
Разделительная мембрана модели DF, Присоединение DN50 PN25
Тип давления: избыточное давление

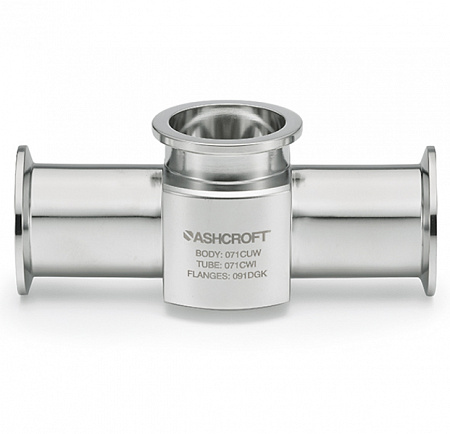

Размер трубы:
от 1/2 до 2 дюймов;

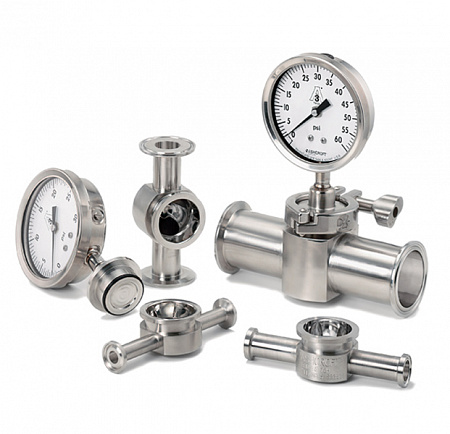

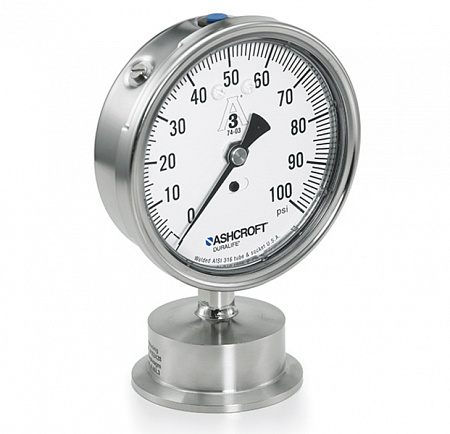

сопрягаются с линейным санитарным манометром типа 1036
Конструкция из нержавеющей стали 316L
Смачиваемый материал:
электрополированная внутренняя поверхность 316L (от 12 до 20 Ra)
Торцевые соединения Размеры Tri-Clamp®
Инструментальные соединения Tri-Clamp® модифицированный

Сопрягаются с типом 1037
Класс Точность:
± 1,5% полной шкалы при диапазоне давления 7 бар и выше
± 2% полной шкалы для вакуума, компаунда при диапазоне ниже 7 бар
Диапазон давления:
вакуум, смесь, от 0 ... 1 бар до 0 ... 40 бар
Размер циферблата:
3 1/2 дюйма, корпус из нержавеющей стали.
Цельносварная конструкция из нержавеющей стали 316L
Смачиваемый материал:
электрополированная диафрагма (шероховатость поверхности от 12 до 20 Ra)
Сухие, заполненные жидкостью или герметичные версии
Сантехническая арматура 1036 и 1037 продается отдельно.

Класс точность:
1,5% при диапазоне давления 7 бар и выше
2% для вакуума, смеси и при диапазоев ниже 7 бар
Диапазоны давления:
вакуум, смесь, от 0 ... 1 бар до 0 ... 70 бар
Размер циферблата:
2 1/2, 3 1/2 и 4 1/2 дюйма; корпус из нержавеющей стали.
Фитинг Tri-Clamp®: 1 1/2 дюйма и 2 дюйма.
Матьераилы элементов, контактирующих с мокрой средой:
электрополированная диафрагма из нержавеющей стали 316LSS (шероховатость поверхности от 12 до 20 Ra),
Цельносварная конструкция из нержавеющей стали 316L
Сухие, заполненные жидкостью или герметичные версии

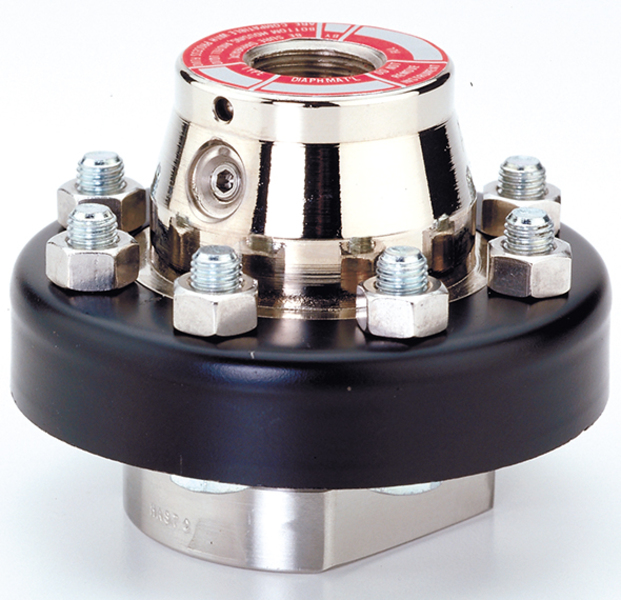

Резьбовое соединение разделительной мембраны
Максимальное давление до 345 бар
Различные материалы корпуса и мембраны

Номинальный диаметр фланца: от DN25 до DN125
Класс фланца: от PN10 до PN100
Форма уплотнительной поверхности в соответствии с EN 1092-1

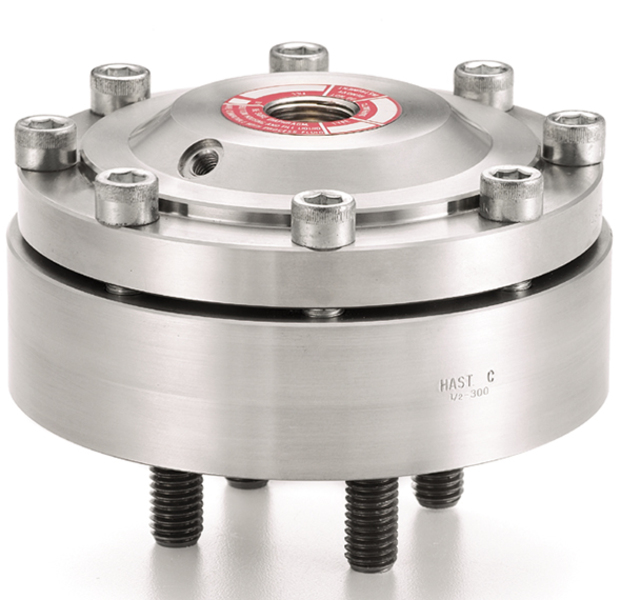

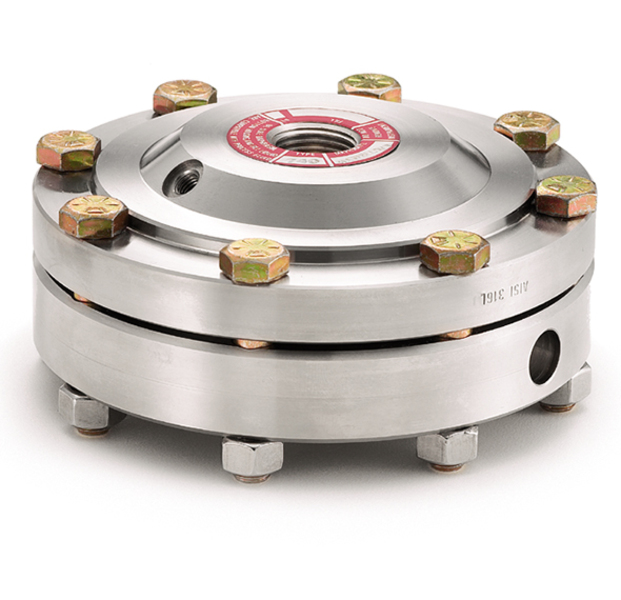

Размер процесса: 3 дюйма и больше
14 бар с диафрагмой Калреза
34 бар с винтоновой диафрагмой
172 бар с диафрагмой из металла или тефлона

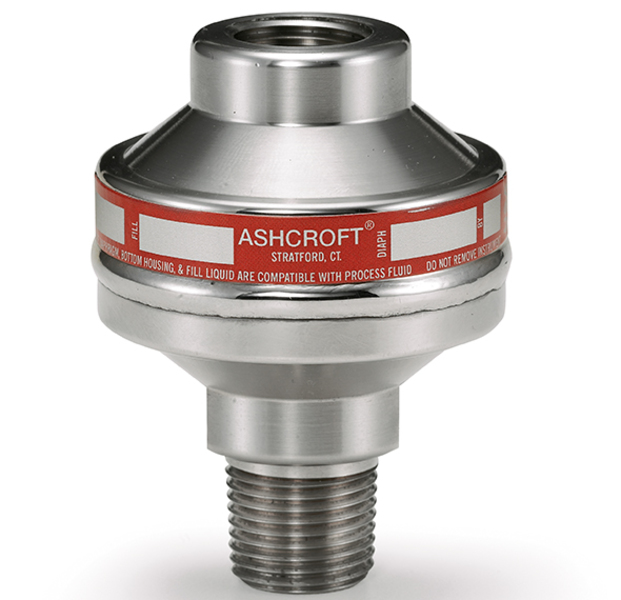

Размер: 1/4 дюйма и 1 дюйм NPT
Номинальное давление:
до 14 бар при диафрагме Калреза,
34 бар при витоновой диафрагме,
172 бар при диафрагме из металла или тефлона

Размер внутренней резьбы NPT от 1/4 "до 1"
До 172 бар

Тип 402: фланец
Тип 403: фланец с отверстием для промывки
Размер: от 1/2 "до 3"
Класс: от 150 до 1500

Тип 302: фланцевый
Тип 303: фланцевое с отверстием для промывки
Размер: от 1/2 "до 3"
Класс: 150, 300, 600, 900 и 1500

Тип 202: фланцевый
Тип 203: фланцевое с отверстием для промывки
Размер: от 1/2 "до 3"
Класс: 150, 300, 600, 900 и 1500

Тип 102: фланцевый
Тип 103: фланцевое с отверстием для промывки
Размер: от 1/2 "до 3"
Класс: 150, 300, 600, 900 и 1500

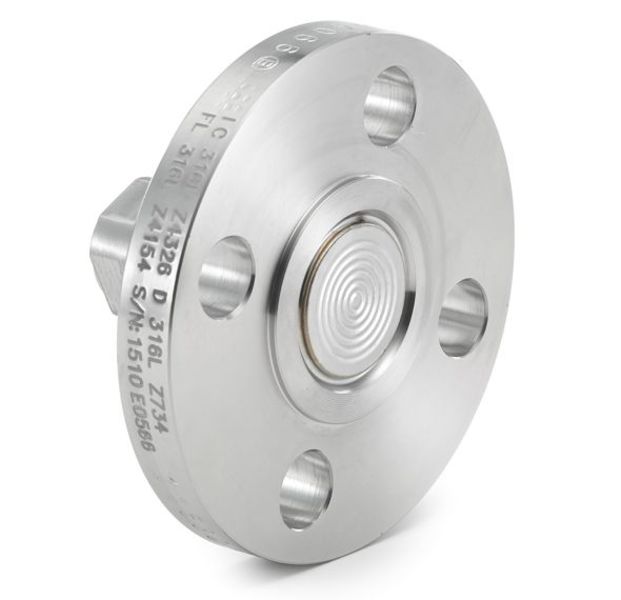

Размер: от DN50 до DN100
Класс: от PN10 до PN40
Исполнение EN 1092-1

Размер: от 2 дюймов до 4 дюймов
Класс: от 150 до 1500
Исполнение ASME B16.5

Размер: от DN25 до DN40
Класс: от PN10 до PN40
Исполнение EN 1092-1

Размер: От 3/4 дюйма до 2 дюймов
Класс: от 150 до 300
Исполнение ASME B16.5

Процесс от 1/2 до 2 NPT
Монтажные материалы: углеродистая сталь, нержавеющая сталь
Гибкая футеровка: буна, PTFE, EPDM, витон и натуральный каучук
Номинальное давление: 150 фунтов на квадратный дюйм

Тип 80 (вафельный): от 2 до 20 дюймов
Тип 81 (сквозной болт): от 1 до 10 дюймов
Рейтинг фланца: класс 150 и 300

Тип 80 (вафельный): от 2 до 20 дюймов
Тип 81 (сквозной болт): от 1 до 10 дюймов
Рейтинг фланца: класс 150 и 300

Размер процесса: 1 дюйм NPT, наружная резьба заподлицо

311:
с наружней резьба NPT от 1/4 "до 1/2", с внутренней резьбой NPT от 1/4 "до 1", с наружной резьбой от 1/2 "до 1 1/2" R / BSPT / JIS
312:
1/4 "и 1/2" NPT с внутренней резьбой
Тип соединения 311:
резьбовой
Тип соединения 312:
с резьбой и промывочным патрубком

310:
1/4 "и 1/2" NPT с внутренней и наружной резьбой
315:
1/4 "и 1/2" NPT с внутренней резьбой
Тип соединения 310:
резьбовой
Тип соединения 315:
с резьбой и промывочным патрубком

Сварное соединение чувствительной мембраны к корпуса
Максимальное давление до 600 бар
Различные материалы корпуса и мембраны

Резьбовое соединение разделительной мембраны
Максимальное давление до 345 бар
Различные материалы корпуса и мембраны

Резьбовое соединение разделительной мембраны
Максимальное давление до 345 бар
Различные материалы корпуса и мембраны
