Датчики уровня для жидкостей и сыпучих материалов: сравнение типов и где применять

Датчики уровня сегодня являются неотъемлемой частью автоматизированных систем контроля и управления. Они позволяют определять количество жидкости или сыпучего материала в резервуарах, силосах, трубопроводах и технологических ёмкостях. Благодаря таким приборам удаётся избежать переполнения, простоев оборудования и аварийных ситуаций. На рынке представлено множество моделей и технологий, каждая из которых имеет свои особенности и сферу применения.

В этой статье мы разберём, какие бывают датчики уровня, чем они отличаются и как правильно выбрать решение под конкретные задачи.

Зачем нужны датчики уровня

Основная задача датчика уровня — измерять или контролировать количество вещества в ёмкости. При этом важно не только знать текущий объём, но и вовремя получать сигнал о критическом уровне: слишком низком (пустая ёмкость) или слишком высоком (риск перелива).

Применяются такие устройства в самых разных сферах:

• системы водоснабжения и канализации;
• нефтегазовая и химическая промышленность;
• пищевая и фармацевтическая отрасли;
• сельское хозяйство (зернохранилища, силосы);
• энергетика и ЖКХ.

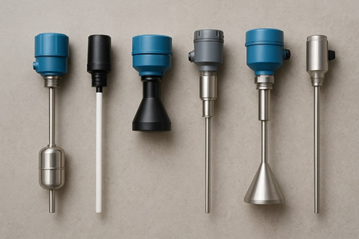

Основные типы датчиков уровня

Существует несколько технологий, на которых основана работа датчиков уровня. Условно их можно разделить на контактные и бесконтактные.

Поплавковые датчики

Простейший и наиболее распространённый вариант. Принцип работы основан на перемещении поплавка вместе с уровнем жидкости. Плюсы: надёжность, простота, низкая стоимость. Минусы: не подходят для вязких и агрессивных сред, требуют периодического обслуживания.

Емкостные датчики

Измеряют изменение ёмкости между электродами при изменении уровня вещества. Работают как с жидкостями, так и с сыпучими материалами. Плюсы: универсальность, возможность работы с непроводящими жидкостями. Минусы: чувствительность к отложениям и загрязнениям.

Ультразвуковые датчики

Передают ультразвуковой сигнал и фиксируют время его отражения от поверхности материала. Плюсы: бесконтактность, долговечность, безопасность. Минусы: стоимость выше, чем у механических решений, могут влиять пена и пар.

Радарные датчики

Применяют микроволновое излучение. Принцип похож на ультразвук, но не зависит от температуры, давления и плотности среды. Плюсы: высокая точность, работа в сложных условиях (высокое давление, агрессивные среды). Минусы: высокая цена.

Гидростатические датчики

Измеряют давление столба жидкости, что позволяет определить уровень. Плюсы: простота, высокая точность, устойчивость к загрязнениям. Минусы: подходят только для жидких сред, требуют погружения в рабочую зону.

Вибрационные датчики (вилочные)

Состоят из металлических вилок, которые колеблются с определённой частотой. Когда вещество покрывает вилки, частота меняется, и датчик фиксирует уровень. Плюсы: надёжность, точность, возможность работы с сыпучими материалами. Минусы: ограниченный диапазон измерений, чувствительность к вязкости.

Как выбрать датчик уровня

Выбор зависит от ряда факторов:

Тип вещества. Для жидкостей чаще применяются гидростатические, ультразвуковые и радарные датчики, а для зерна или цемента — вибрационные и ёмкостные.

Условия эксплуатации. Высокая температура, давление, агрессивная химическая среда — всё это влияет на выбор материалов корпуса и технологии.

Необходимая точность. Для простого контроля «пусто/полно» хватит поплавкового датчика, а для точных измерений уровня в нефтехимии нужен радарный.

Бюджет. Поплавковые и ёмкостные варианты самые доступные, ультразвуковые и радарные — дороже, но и более надёжные.

Монтаж и обслуживание. Простые модели легко установить самостоятельно, тогда как сложные системы требуют профессиональной настройки.

Где применяются разные типы датчиков

• Водоснабжение и отопление: поплавковые и гидростатические модели.
• Нефтегаз и химия: радарные и ультразвуковые датчики, устойчивые к агрессивным средам.
• Пищевая промышленность: ёмкостные и ультразвуковые варианты, так как они безопасны и гигиеничны.
• Сельское хозяйство: вибрационные и ёмкостные датчики для зерна, комбикорма и сыпучих материалов.
• Энергетика и ЖКХ: ультразвуковые и гидростатические модели для резервуаров и котлов.

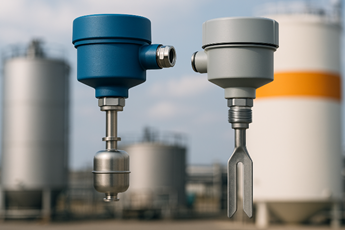

Ошибки при выборе датчика уровня

• Игнорирование свойств среды (вязкость, агрессивность, наличие пены).
• Установка неподходящего диапазона измерений.
• Выбор слишком «дешёвого» решения без учёта условий эксплуатации.
• Отсутствие регулярной калибровки и обслуживания.

Датчики уровня — это основа надёжного контроля в промышленности и ЖКХ. От правильного выбора зависит безопасность, эффективность и долговечность работы оборудования. Для каждой среды существует оптимальное решение: от простого поплавка до высокоточного радарного сенсора.

Если вам нужно подобрать датчик уровня для жидкостей или сыпучих материалов, важно учитывать условия эксплуатации, точность и бюджет. Грамотный выбор не только обеспечит стабильную работу, но и поможет снизить эксплуатационные расходы.
