Манометры

Манометр – это механический прибор для измерения давления разных жидких и газообразных сред. Под действием давления измеряемой среды происходит деформация чувствительного элемента манометра – трубчатой пружины (трубка Бурдона), мембраны, мембранной коробки и величина данной деформации преобразовывается в движение стрелки-указателя через передаточный трибко-секторный механизм.

Типы давления:

• атмосферное – создаваемое массой воздушного столба, данный показатель оказывает непосредственное воздействие на человека и внешнюю среду;
• абсолютное – величина, отсчитываемая от принятого нуля;
• дифференциальное – разница между 2-мя измеряемыми величинами различных источников давления;
• избыточное – величина давления относительно атмосферного (наиболее распространенный тип измерения);
• вакуумметрическое – отрицательная величина избыточного давления.

Для определения каждого из вышеперечисленных типов давления существуют манометры, которые могут работать с жидкостью, воздухом, паром или газом.

Основные типы устройств

По назначению различают:

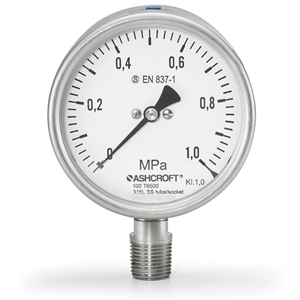

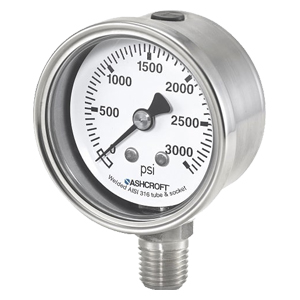

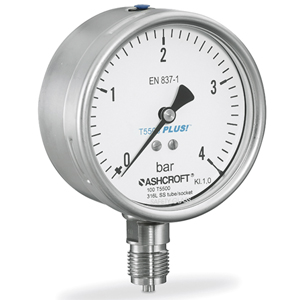

• промышленные – имеют прочную нержавеющую конструкцию (корпус, измерительный механизм) для безопасной и долговечной эксплуатации;
• технические – более простой корпус из алюминия или пластика, применяется измерительный механизм из медного сплава;

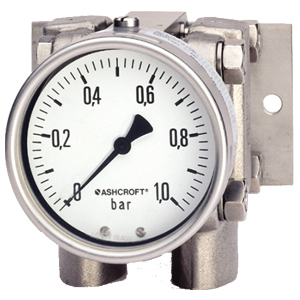

• дифференциальные – предназначены для измерения перепада давления двух различных источников.
• цифровые – электронный прибор имеющий вместо традиционной шкалы со стрелкой цифровой индикатор;
• образцовые – благодаря высокой точности используются для проверки других устройств;
• электроконтактные – тип манометров с интегрированными электронными контактами для сигнализации при достижении заданного давления.

Существуют приборы для определения следующих видов давления:

• абсолютного;
• избыточного;

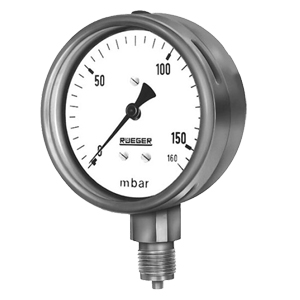

• избыточного малого предела (до 40 кПа) – напорометры;
• избыточного верхнего предела (свыше 40 кПа);
• разницы между атмосферным и абсолютным – вакуумметры;
• разности – дифференциальные;
• атмосферного – барометры.

Все перечисленные приборы работают по одинаковому принципу – разница давлений уравновешивается силой упругой деформации измерительного элемента.

По принципу действия оборудование бывают следующих типов:

• дифференциальные – для определения уровня жидкостей посредством одной / нескольких мембран;

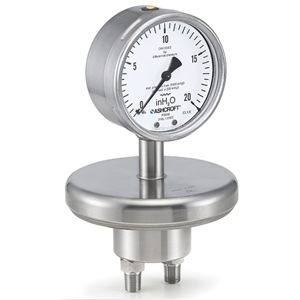

• мембранные – уравновешивание давления происходит за счет деформации специальной мембраны;
• жидкостные – для измерения давления столба жидкости (сегодня данный тип практически не применяется);
• с трубкой Бурдона – для измерения избыточного давления.

Класс точности манометра

Все манометры имеют класс точности (отмечается буквами KL или CL), который выражается в процентах, и чем он будет ниже, тем точнее устройство.

Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора – погрешность устройства увеличивается, если диаметр шкалы меньше.

Определить погрешность можно путем вычислений. Чтобы вычислить данный показатель, следует диапазон измерений умножить на класс точности и разделить на 100: если KL = 4, то в таком случае диапазон измерений = 2,5 МПа, а погрешность = 0,1 МПа.

Также существует такой показатель, как дополнительная погрешность. Если в первом случае в расчет берутся натуральные величины, то во втором – условия (например, температурные показатели).

Преимущества эксплуатации манометра

• является универсальным прибором, который измеряет давление, не требует электропитания для работы;
• отображает точные показатели, работает стабильно в течение длительного периода времени;
• любой человек может использовать его, не имея при этом особых навыков;
• применяется в сферах, где необходимо производить точные замеры давления, такие как машиностроение, медицина, судостроение, химическая промышленность.
