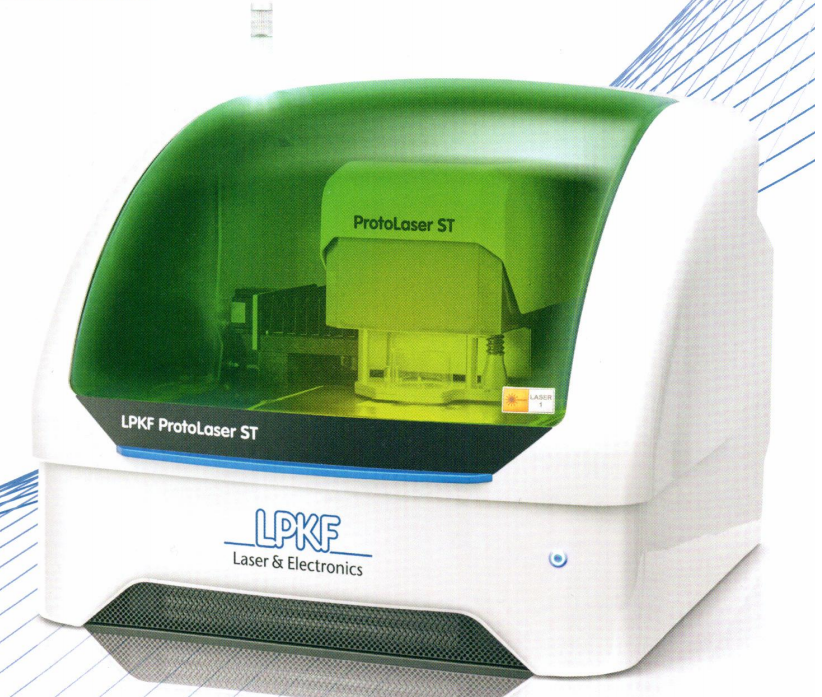

Лазерная установка LPKF ProtoLaser ST

Лазерная установка LPKF ProtoLaser ST
По запросу
  • Бренд: LPKF
  • Назначение: Топология / Обработка многослойных плат / Обработка RF материалов
  • Тип оборудования: Лазерное
  • Класс лазера: 1
  • Размеры, мм: 725х665х840
  • Максимальный размер материала, мм: 229х305х7
  • Энергопотребление: 100-240 В; 50-60 Гц; 500 кВт
  • Длина волны лазера, нм: 1064
  • Частота импульсов лазера, кГц: 25-400
  • Скорость структурирования, см²/мин: 8,5
  • Диаметр пятна сфокусированного луча лазера, мкм: 20±2
  • Минимальное соотношение линий/пропусков, на покрытие, мкм: 100/50
  • Минимальное давление сжатого воздуха, бар: 6
  • Минимальное потребление сжатого воздуха, л/мин: 75
  • Вес, кг: 115
  • Разрешение сканера, мкм: ±1
  • Повторяемость сканера, мкм: ±1,8
  • Мощность лазера: 0-15 кВт
  • X/Y-привод, Z-привод: 3-фазный шаговый
Купить в 1 клик
Избранное
Сравнить
Полное описание

Настольный LPKF ProtoLaser ST гарантирует высокую скорость работы и обработку широкого диапазона материалов. Компактное устройство используется для изготовления прототипов сложных цифровых или аналоговых, микроволновых или радиочастотных плат из распространенных материалов.

LPKF ProtoLaser ST гарантирует точность обрабатывания и параметры плат с лазерным травлением. Способствует производству одно- или двусторонних многослойных плат за несколько минут. Подходит для изготовления антенн и фильтров, прочих приложений с точными параметрами.

CircuitPro – программное обеспечение для автоматизированных систем или механизмов с ЧПУ. Целью ПО является подготовка сведений и управление печатью плат. Эта регулирующая система готовит подложки для дальнейшего обрабатывания посредством LPKF ProtoMat. Автоматизированные камеры гарантируют точное размещение перфорированных и вырезанных плат. Высокоточный станок LPKF ProtoLaser ST также используется при изготовлении многослойных плат. Наличие вакуумного стола позволяет разместить и закрепить гибкие подложки из фольги и других материалов.

Для адекватной работы LPKF ProtoLaser ST необходима лишь подача сжатого воздуха и источник питания. Преимуществом станка является компактные размеры, экономичное потребление электроэнергии, оснащение гранитным основанием. Лазерный станок соответствует классу лазера 1, прочие меры безопасности не применяются.
